Misurare lo spessore delle lastre in PVC è un aspetto cruciale sia per i produttori che per gli utenti finali. In qualità di fornitore di lastre in PVC, comprendo l'importanza di una misurazione accurata dello spessore nel garantire la qualità del prodotto, nel soddisfare gli standard del settore e nel soddisfare le esigenze dei clienti. In questo post del blog condividerò diversi metodi per misurare lo spessore dei fogli in PVC, insieme ai loro pro e contro.
1. Misurazione del calibro
Uno dei metodi più comuni e semplici per misurare lo spessore dei fogli in PVC è l'utilizzo di un calibro. Un calibro è uno strumento di misurazione di precisione in grado di fornire misurazioni estremamente accurate. Esistono due tipi principali di calibri: calibri a corsoio e calibri digitali.
Calibri a corsoio
I calibri a corsoio sono dispositivi meccanici costituiti da una scala principale e una scala a corsoio. Per misurare lo spessore di un foglio di PVC utilizzando un calibro a corsoio, attenersi alla seguente procedura:
- Apri le mascelle: Aprire delicatamente le ganasce della pinza abbastanza da poter posizionare il foglio di PVC tra di esse.
- Posiziona il foglio: Inserire il foglio in PVC tra le ganasce, assicurandosi che sia posizionato in piano e perpendicolare alle ganasce.
- Chiudi le mascelle: Chiudere lentamente le ganasce finché non afferrano delicatamente il foglio di PVC. Fare attenzione a non applicare troppa pressione, poiché ciò potrebbe deformare il foglio e portare a misurazioni imprecise.
- Leggi la misura: Leggere la misura sulla scala principale e sulla scala del Nonio. La somma della lettura della scala principale e della lettura della scala del Nonio dà lo spessore del foglio di PVC.
Il vantaggio dell'utilizzo dei calibri a corsoio è il costo relativamente basso e l'affidabilità meccanica. Non necessitano di batterie e possono essere utilizzati in vari ambienti. Tuttavia, richiedono una certa abilità per leggere con precisione e la precisione della misurazione è generalmente di circa 0,02 mm.
Calibri digitali
I calibri digitali sono più avanzati dei calibri a corsoio. Usano sensori elettronici per misurare la distanza tra le mascelle e visualizzare la misurazione su uno schermo digitale. Per misurare lo spessore di un foglio di PVC con un calibro digitale:
- Accendi la pinza: premere il pulsante di accensione per accendere il calibro digitale.
- Azzerare il calibro: chiudere le ganasce del calibro e premere il pulsante zero per impostare la misurazione iniziale su zero.
- Misura il foglio: Aprire le ganasce, inserire il foglio in PVC e chiudere le ganasce fino a toccare il foglio. Il display digitale mostrerà lo spessore del foglio.
I calibri digitali offrono un'elevata precisione, solitamente fino a 0,01 mm, e sono molto facili da leggere. Spesso hanno anche funzionalità aggiuntive come la possibilità di passare dalle unità metriche a quelle imperiali. Tuttavia, sono più costosi dei calibri a corsoio e richiedono batterie.
2. Misurazione micrometrica
Un micrometro è un altro strumento di misura di precisione che può essere utilizzato per misurare lo spessore dei fogli di PVC. I micrometri sono in grado di fornire misurazioni ancora più accurate rispetto ai calibri, con una precisione fino a 0,001 mm.
Per misurare lo spessore di un foglio di PVC utilizzando un micrometro:
- Pulisci l'incudine e il mandrino: Prima di effettuare una misurazione, pulire l'incudine (l'estremità fissa) e l'alberino (l'estremità mobile) del micrometro per rimuovere eventuali residui di sporco o detriti.
- Apri il micrometro: Ruotare il ditale per aprire il micrometro abbastanza da poter inserire il foglio di PVC.
- Inserisci il foglio: Posizionare il foglio in PVC tra l'incudine e il mandrino, assicurandosi che sia piatto.
- Chiudi il micrometro: Ruotare lentamente il ditale finché il perno non tocca delicatamente il foglio di PVC. Utilizzare il fermo a cricchetto (se disponibile) per garantire che venga applicata una quantità costante di pressione.
- Leggi la misura: Leggere la misura sulla manica e sul ditale del micrometro. La somma della lettura della manica e della lettura del ditale dà lo spessore del foglio di PVC.
Il vantaggio principale dell'utilizzo di un micrometro è la sua elevata precisione. Tuttavia, i micrometri sono più costosi dei calibri e sono più delicati. Richiedono inoltre un'attenta manipolazione per evitare danni.
3. Misuratore di spessore ad ultrasuoni
Uno spessimetro ad ultrasuoni è un dispositivo per controlli non distruttivi in grado di misurare lo spessore dei fogli di PVC senza danneggiare il materiale. Questo metodo si basa sul principio della propagazione delle onde ultrasoniche.
Ecco come funziona:
- Applicare l'accoppiamento: Applicare una piccola quantità di accoppiante (come olio o gel) sulla superficie del foglio di PVC. L'accoppiante aiuta a trasmettere le onde ultrasoniche dalla sonda del misuratore alla lamiera.
- Posizionare la sonda: Posizionare la sonda dello spessimetro ad ultrasuoni sulla superficie del foglio di PVC, sopra l'accoppiante.
- Prendi la misura: premere il pulsante di misurazione sul manometro. Il misuratore invia un impulso ultrasonico nel foglio di PVC e l'impulso si riflette sulla superficie opposta. Il misuratore misura il tempo impiegato dall'impulso per viaggiare attraverso il foglio e ritorno, quindi calcola lo spessore in base alla velocità nota del suono nel PVC.
Il vantaggio di utilizzare uno spessimetro ad ultrasuoni è che può misurare lo spessore dei fogli di PVC senza tagliarli o danneggiarli. È adatto anche per misurare lo spessore di lamiere con forme irregolari o in zone difficili da raggiungere. Tuttavia, la precisione degli spessimetri ad ultrasuoni può essere influenzata da fattori quali la rugosità superficiale della lamiera, la presenza di bolle d'aria o inclusioni nel PVC e la calibrazione dello spessimetro.
4. Misurazione ottica
I metodi di misurazione ottica possono essere utilizzati anche per misurare lo spessore dei fogli di PVC. Uno di questi metodi utilizza un microscopio confocale.
Un microscopio confocale utilizza un laser per scansionare la superficie del foglio in PVC e creare un'immagine tridimensionale del foglio. Analizzando l'immagine è possibile determinare lo spessore della lamiera.
I passaggi per la misurazione ottica utilizzando un microscopio confocale sono i seguenti:
- Preparare il campione: Pulire la superficie del foglio in PVC per rimuovere eventuali polvere o contaminanti.
- Posizionare il campione: Posizionare il foglio di PVC sul tavolino del microscopio confocale.
- Prepara il microscopio: Regolare la messa a fuoco e altri parametri del microscopio per ottenere un'immagine chiara del foglio.
- Scansiona il campione: Utilizzare il microscopio per scansionare la superficie del foglio di PVC. Il software del microscopio analizzerà i dati e calcolerà lo spessore del foglio.
I metodi di misurazione ottica offrono un'elevata precisione e possono fornire informazioni dettagliate sulla superficie e sulla struttura interna del foglio di PVC. Tuttavia, richiedono attrezzature costose e operatori qualificati.
Importanza di una misurazione accurata dello spessore
La misurazione accurata dello spessore dei fogli in PVC è essenziale per diversi motivi. Per i produttori, garantisce che i prodotti soddisfino gli standard di qualità specificati. Se lo spessore dei fogli in PVC non rientra nell'intervallo accettabile, ciò potrebbe influire sulle proprietà meccaniche, come resistenza e flessibilità, dei fogli.
Per gli utenti finali, una misurazione accurata dello spessore è fondamentale per garantire che i fogli in PVC siano adatti alle applicazioni previste. Ad esempio, se un foglio di PVC viene utilizzato per la formatura sotto vuoto, lo spessore del foglio può influenzare il processo di formatura e la qualità del prodotto finale.

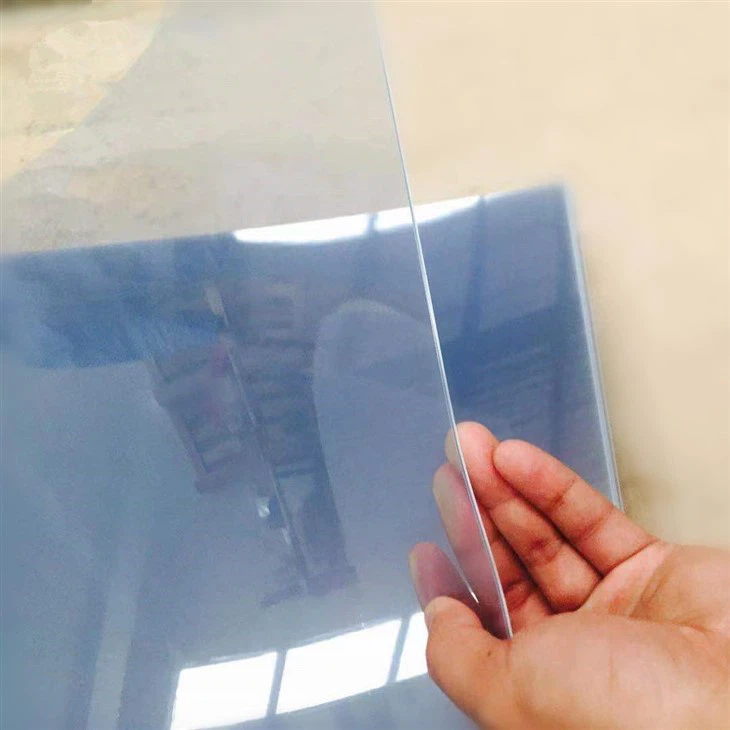

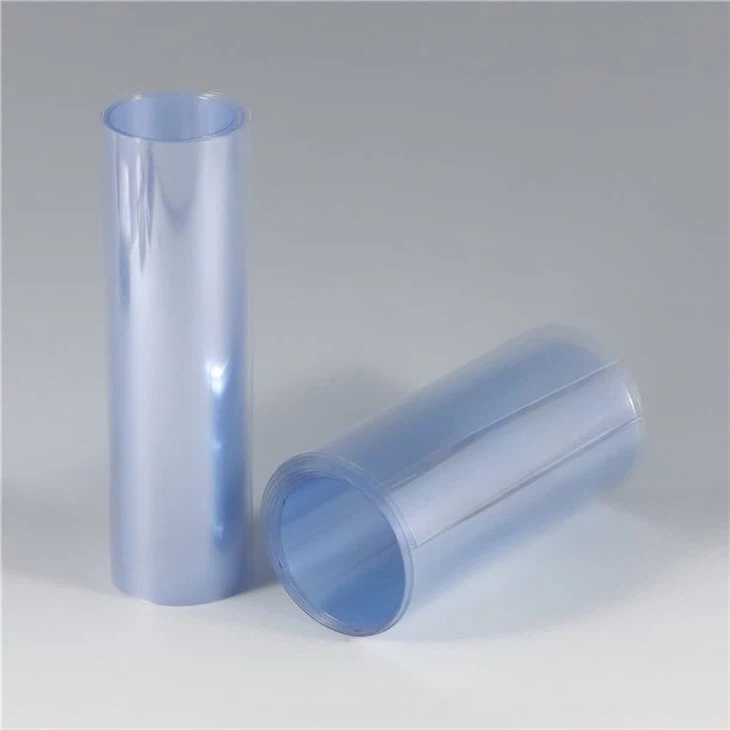

Come fornitore di lastre in PVC, offro una vasta gamma di lastre in PVC di alta qualità, tra cuiFoglio di PVC di alta qualità in plastica rigida per formatura sotto vuoto Rotolo di pellicola in PVC trasparente,Foglio in PVC rigido per scatola pieghevole, EFoglio In PVC Rigido Per Stampa Offset. Garantiamo che tutte le nostre lastre in PVC siano prodotte con un rigoroso controllo di qualità e che la misurazione accurata dello spessore sia una parte importante del nostro processo di garanzia della qualità.
Se sei interessato all'acquisto di fogli in PVC o hai domande sulla misurazione dello spessore o sui nostri prodotti, non esitare a contattarci per ulteriori discussioni e trattative per l'approvvigionamento. Ci impegniamo a fornirti i migliori prodotti e servizi.
Riferimenti
- Callister, WD e Rethwisch, DG (2018). Scienza e ingegneria dei materiali: un'introduzione. Wiley.
- Comitato per il Manuale ASM. (2000). Manuale ASM, volume 11: Analisi e prevenzione dei guasti. ASM Internazionale.
- ISO 4593:1993. Materie plastiche -- Film e fogli -- Determinazione dello spessore mediante scansione meccanica. Organizzazione internazionale per la standardizzazione.
